Chỉ với các thao tác được SUACHUALAPTOP24H chia sẻ trong bài viết dưới đây, việc thay thế bo cao áp cho iMac Intel 24" EMC 2111 của bạn sẽ trở nên đơn giản hơn rất nhiều.
HƯỚNG DẪN THAY THẾ BO CAO ÁP CHO IMAC INTEL 24" EMC 2111
iMac là một thiết bị điện tử hiện đại, có nhiều tính năng cao cấp của Apple, và giá cả cũng hơi đắt so với mặt bằng chung của thị trường. Máy tính đắt tiền như vậy mà xảy ra lỗi đương nhiên sẽ khiến người dùng lo lắng. Tuy nhiên có một số lỗi khá đơn giản mà bạn có thể sửa chữa tại nhà như: bo cáp bị hỏng. Bài viết này của Sửa chữa Laptop 24h .com sẽ giúp bạn biết cách thay thế bo cáp cho iMac Intel 24” EMC 2111.
Cấu tạo máy iMac Intel 24” EMC 2111
Chiếc iMac "Core 2 Duo" 2,16 24-inch với bộ vi xử lý Intel "Core 2 Duo" 2,16 GHz (T7400), được tang bị tới hai "lõi" bộ xử lý độc lập trên một chip silicon duy nhất, bộ nhớ đệm cấp 2 chia sẻ 4 MB, tốc độ 667 MHz bus hệ thống, 1 GB RAM (667 MHz DDR2 SDRAM, PC2-5300), ổ cứng 250 GB (7200 RPM) Serial ATA, ổ đĩa DVD + R DL "SuperDrive", tăng tốc đồ họa NVIDIA GeForce 7300GT được gắn theo chiều dọc trên xe buýt PCI-Express với 128 MB bộ nhớ GDDR3, máy quay video iSight tích hợp và loa âm thanh nổi tích hợp bên dưới màn hình LCD 24 "TFT Active Matrix LCD (1920x1200 gốc) được thiết kế để" dội lại âm thanh từ bàn làm việc bên dưới ".
Đây là thiết bị tuyệt vời cho những ai yêu thích hãng Táo Khuyết cũng như các sản phẩm của hãng. Cấu hình chắc chắn ổn định là ưu điểm của chiếc iMac này.
Các bước tiến hành thay thế bo cao áp cho máy iMac Intel 24” EMC 2111
Để tiến hành thay thế bo cao áp cho iMac Intel 24” EMC 2111 các bạn có thể làm theo các bước sau:
Bước 1: Trước tiên bạn cần tháo 2 vít Phillips bảo vệ cửa tiếp cận với iMac của bạn.
Sau đó tiến hành tháo cửa tiếp cận.
Tháo hai ốc vít như hình trên
Bước 2: Tháo ốc vít sau dọc theo cạnh dưới của iMac của bạn:
3 vít Torx T8 6mm
1 vít T8 Torx 8 mm
Nhẹ nhàng nhấc cửa thoát hơi của iMac
Bước 3: Sử dụng ngón tay của bạn để nhấn trong vòng tay RAM và giữ iMac xuống.
Hơi giữ iMac xuống và đưa tay vào cổng RAM
Dùng ngón tay trỏ của bạn để kéo cầu nối nhỏ chất trên mép vát về phía mình.
Kéo mép đó với ngón tay trỏ của bạn. Một khi các cầu nối nhỏ của vật liệu đã xóa tay RAM, nâng mép vát bằng cạnh dưới của nó chỉ đủ để đẩy các cạnh đáy của vỏ phía sau.
Bước 4: Nhấc mép vát ra vỏ phía sau và xoay nó đi từ mép dưới cùng của iMac, chú ý các cáp camera và microphone vẫn gắn liền với cạnh trên của nó.
Nhẹ nhàng nhấc tấm khung ra
Các đầu nối micro nằm gần bên cạnh đầu của iMac của bạn.
Các đầu nối Micro

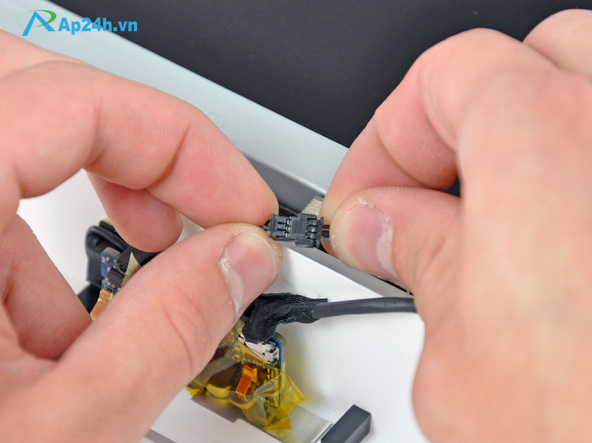

Bước 6: Ngắt kết nối cáp microphone.
Ngắt kết nối cáp micro theo hướng dẫn
Ngắt kết nối cáp camera bằng cách kéo nối của nó khỏi ổ cắm trên bảng camera.
Ngắt kết nối cáp Camera
Bước 7: Bóc hai đánh dấu tab lá chắn EMI khỏi khung của màn hình LCD.
Bóc hai miếng hai bên màn hình như hướng dẫn
Bước 8: Tháo 2 ốc vít Torx T6 bảo vệ cáp màn hình hiển thị dữ liệu vào bảng logic.
Tháo 2 ốc vít Torx T6 tại vị trí như hình trên
Bước 9: Kéo thanh nhựa đen gắn vào đầu nối cáp dữ liệu hiển thị để ngắt kết nối với bảng logic.
Kéo thanh nhựa đen gắn vào đầu nối cáp
Bước 10: Sử dụng ngón tay của bạn để kéo cả hai mặt kết nối của cáp biến tần ra khỏi ổ cắm của nó trên bảng logic.
Tháo dây cáp biến tần từ vị trí của nó bên cạnh các quạt CPU.
Truy cập vào các dây cáp biến tần
Bước 11: Tháo 8 vít Torx T8 bảo vệ lắp ráp màn hình hiển thị cho các vỏ sau.
Để thao tác dễ dàng hơn, bạn nên sử dụng một tua vít nam châm mỏng để tháo các ốc vít.
Tháo các ốc vít như vị trí hướng dẫn trên hình
Bước 12: Tháo màn hình hiển thị từ iMac.
Tháo màn hình hiển thị iMac

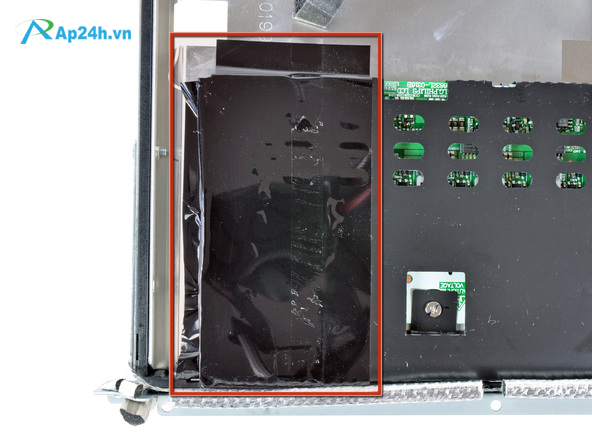

Bước 13: Tháo mảnh lớn của băng che đầu nối cáp biến tần và các băng bảo vệ cáp vào bảng biến tần.
Tháo miếng băng lớn che đầu nối của cao áp iMac
Bước 14: Nhấc đầu nối cáp biến tần thẳng lên từ ổ cắm của nó trên bảng biến tần.
Nhẹ nhàng nhấc đầu nối cáp biến tần
Bước 15: Nhắc đầu nối cáp biến tần thẳng lên từ ổ cắm của nó trên bảng biến tần.
Nhấc dây cáp biến tần thẳng lên như hình
Bước 16: Bóc các dải băng ra khỏi bảng biến tần.
Bóc các dải băng ra như hướng dẫn
Bước 17: Tháo mảnh lớn của băng đen bao phủ mặt của bảng biến tần.
Tháo hai ốc vít như hình
Bước 19: Cẩn thận nhấc vỏ đen ra khỏi bảng biến tần từ phía gần nhất với các cạnh của màn LCD.
Ngắt kết nối bảy khóa từ phía bảng biến tần.
Nhấc tấm vỏ đen phía dưới ra khỏi bảng biến tần
Bước 20: Nhấc bảng biến tần ra khỏi màn LCD.
Khi cài đặt lại bảng biến tần, bạn hãy chắc chắn đẩy bảng dưới hai thanh gần trung tâm của màn LCD trước khi hạ sát vào trong.
Để cài đặt lại bảng biến tần đẩy tấm khung phía dưới lên
Để lắp ráp lại bo cao áp của bạn, bạn có thể làm theo hướng dẫn trên theo thứ tự ngược lại.
Trên đây là chi tiết các bước lắp đặt bo cao áp cho iMac Intel 24” EMC 2111 đơn giản, nhanh chóng và hiệu quả mà Sửa chữa Laptop 24h .com muốn giới thiệu đến các bạn. Bạn có thể thực hiện tại nhà nếu mình am hiểu về kỹ thuật máy tính, còn không cách tốt nhất là nên mang ra các trung tâm máy tính uy tín để sửa chữa. Sửa chữa Laptop 24h .com chính là một lựa chọn không tồi cho các bạn muốn thay thế phụ kiện máy tính. Hãy gọi ngay cho tổng đài: 18006024 để được tư vấn hoàn toàn miễn phí.
