Mac Mini 2014 là phiên bản cao câp của dòng Mac Mini với những cải tiến so với các model Mac Mini trước đó. Vẫn sở hữu thiết kế tuyệt đẹp và những tính năng nâng cấp mới, Mac vẫn cho phép người dùng tự thay thế linh kiện. Nếu bạn đang muốn nâng cấp ổ cứng cho máy Mac Mini 2014 của mình, đừng bỏ qua bài viết này của Sửa chữa Laptop 24h .com. Dưới đây là các bước chi tiết hướng dẫn thay thế ổ cứng cho Mac Mini 2014 nhanh gọn và hiệu quả:
Giới thiệu cơ bản về Mac Mini 2014
Mac Mini 2014 được trang bị Intel Core i5 thế hệ thứ tư lõi kép, điện áp thấp. Hai model cơ bản cao cấp hơn hơn bao gồm CPU Core i5 nhanh hơn, với Core i7 lõi kép cho tốc độ xử lý nhanh hơn và tất nhiên chi phí cho các model này cũng cao hơn.
Model Mac Mini Late 2014 bổ sung thêm cổng Thunderbolt kép và Wi-Fi 802.11ac nhanh hơn. Một điểm khác là trước đây người dùng có thể tự thay RAM thì bây giờ đã được hàn vĩnh viễn vào bo mạch chủ.

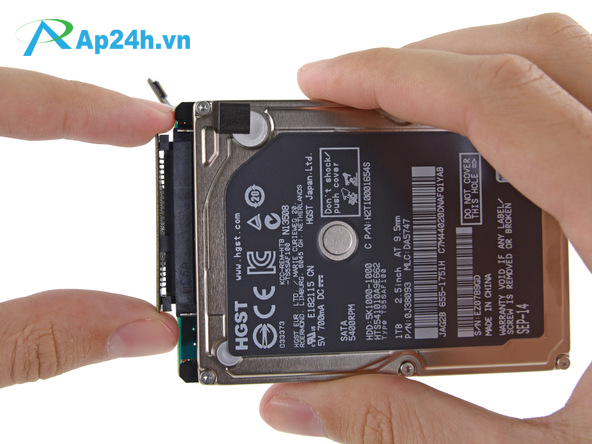

Ổ cứng của Mac Mini 500GB 5,400rpm HDD cho phép người dùng thay thế với một số lựa chọn ổ dung lượng cao hơn.
Các bước thay ổ cứng cho máy Mac Mini 2014

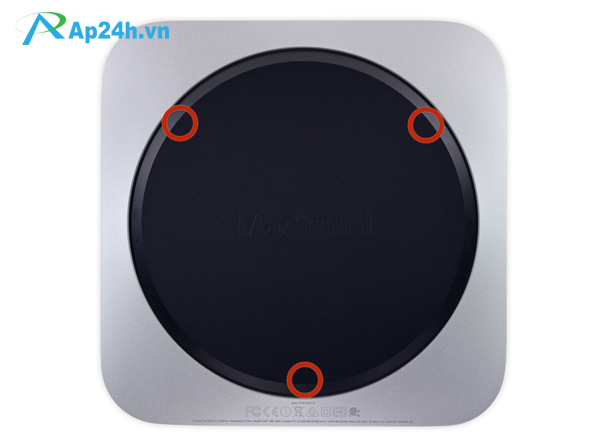

Bước 1: Trước tiên bạn cần mở nắp vỏ của Mac mini. Các vỏ dưới được cố định bằng ba ốc vít. Nên bạn nên nâng lên gần, nhưng không phải trên các ốc vít.

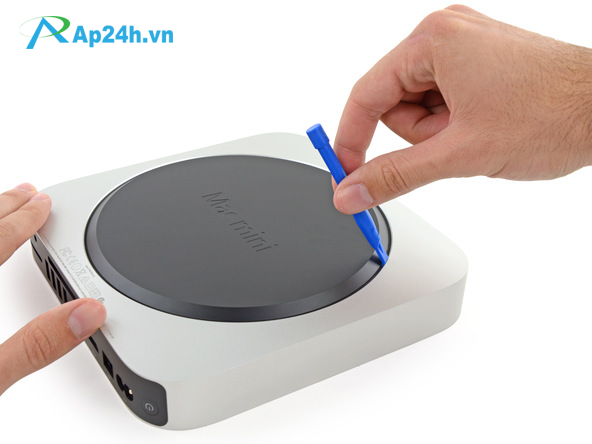

Bước 2: Sử dụng các công cụ mở bằng nhựa để cậy nắp dưới của Mac Mini lên.
Sau đó bạn nâng tay cầm lên:
Hướng dẫn thay thế ổ cứng cho Mac Mini 2014 - Bước 2
Bước 3: Dùng tay nhấc và tháo vỏ phía dưới ra.
Hướng dẫn thay thế ổ cứng cho Mac Mini 2014 - Bước 3
Bước 4: Tháo các ốc vít TR6 sau từ đĩa anten bao gồm: 3 ốc vít 4.1 mm và 3 ốc vít 1,9 mm.
Hướng dẫn thay thế ổ cứng cho Mac Mini 2014 - Bước 4
Bước 5: Không hoàn toàn loại bỏ các tấm ăng ten vì nó vẫn kết nối với máy Mac Mini bởi một cáp ăng-ten.
Hướng dẫn thay thế ổ cứng cho Mac Mini 2014 - Bước 5
Xem thêm: Thay thế tấm Ăngten Mac Mini Mid 2011
Với các cổng I/O hướng về phía bạn, lật tấm ăng-ten bên phải để cho phép truy cập vào các đầu nối cáp ăng-ten.
Hướng dẫn thay thế ổ SSD cho Mac Mini 2014.

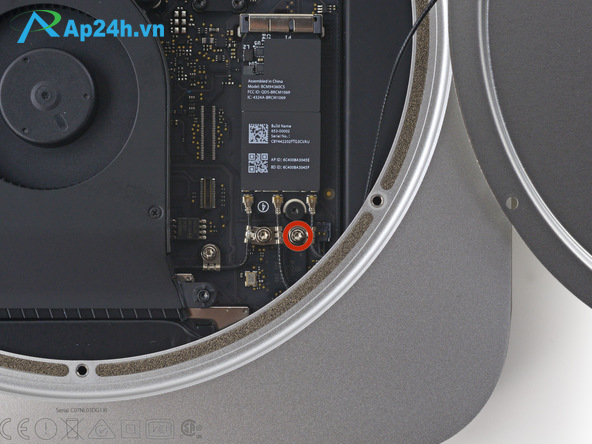

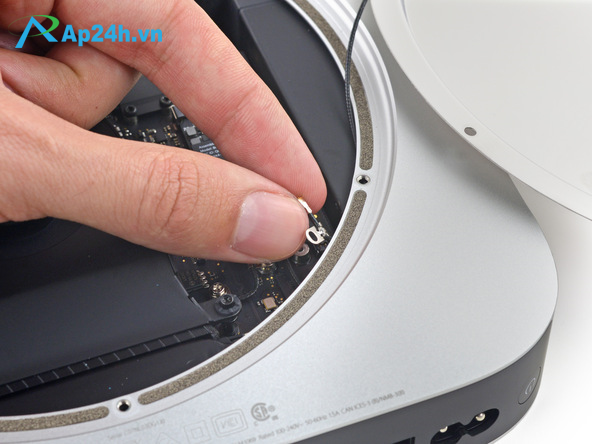

Bước 6: Tháo ốc vít đơn 3.4 mm T6 và vòng đệm từ các cáp ăng-ten. Bạn hãy cẩn thận không để mất vòng đệm khi tháo các ốc vít.
Hướng dẫn thay thế ổ cứng cho Mac Mini 2014 - Bước6

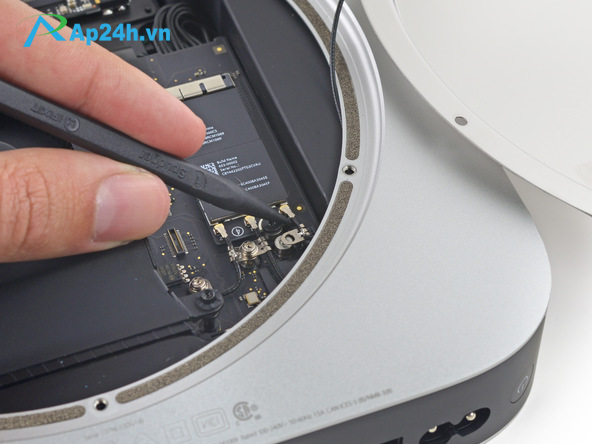

Bước 7: Sử dụng một điểm của bay để nâng đầu nối ăng-ten thẳng lên khỏi ổ cắm của nó trên card Wifi.
Hướng dẫn thay thế ổ cứng cho Mac Mini 2014 - Bước 7
Bước 8: Cẩn thận kéo cáp ăng-ten ra khỏi khoảng cách giữa các nguồn điện và vỏ bọc.
Hướng dẫn thay thế ổ cứng cho Mac Mini 2014 - Bước 8
Bước 9: Lấy tấm ăng-ten ra khỏi Mac Mini.
Hướng dẫn thay thế ổ cứng cho Mac Mini 2014 - Bước 9
Bước 10: Tháo hai ốc vít 12 mm T6 từ các quạt.
Tháo lỏng 27 mm T6 vít captive.
Bước 11: Các kết nối quạt kẹt dưới các cạnh của các quạt và không thể bị ngắt kết nối cho đến khi các quạt được di chuyển.
Hướng dẫn thay thế ổ cứng cho Mac Mini 2014 - Bước 11
Đừng cố gắng loại bỏ hoàn toàn các quạt.
Nhấc quạt thẳng lên giải phóng nhốt vít từ lỗ của nó trong bảng logic.
Hướng dẫn thay thế ổ cứng cho Mac Mini 2014 - Bước 12
Kéo quạt đi từ SSD cho tới khi bạn có thể dễ dàng truy cập các đầu nối quạt.
Bước 12: Bảng Logic
Hướng dẫn thay thế ổ cứng cho Mac Mini 2014 - Bước 13
Sử dụng một đầu của một chiếc banh để nâng đầu nối quạt thẳng ra khỏi ổ cắm của nó trên bảng logic:
Hướng dẫn thay thế ổ cứng cho Mac Mini 2014 - Bước 14
Bước 13: Tháo quạt từ Mac mini ra:
Hướng dẫn thay thế ổ cứng cho Mac Mini 2014 - Bước 14
Bước 14: Tháo 2,6 mm vít T6 đảm bảo khung đầu nối dây cổng SATA.
Hướng dẫn thay thế ổ cứng cho Mac Mini 2014 - Bước 15
Bước 15: Tháo khung đầu nối cáp cổng SATA.
Hướng dẫn thay thế ổ cứng cho Mac Mini 2014 - Bước 16
Bước 16: Sử dụng đầu cuối bằng phẳng của một chiếc banh kim loại để nâng cáp nối cổng SATA lên khỏi ổ cắm của nó trên bảng logic.
Hướng dẫn thay thế ổ cứng cho Mac Mini 2014 - Bước 17
Bước 17: Sử dụng đầu của một chiếc banh để ngắt kết đầu nối cáp cảm biến hồng ngoại bằng cách cạy nó thẳng lên khỏi ổ cắm của nó.
Hướng dẫn thay thế ổ cứng cho Mac Mini 2014 - Bước 18
Bước 18: Tháo hai ốc vít T6 2,6 mm bảo vệ khung cáp PCIe SSD
Hướng dẫn thay thế ổ cứng cho Mac Mini 2014 - Bước 19
Bước 19: Tiến hành tháo khung cáp PCIe SSD.
Hướng dẫn thay thế ổ cứng cho Mac Mini 2014 - Bước 20
Bước 20: Nhấc đầu nối SSD PCIe lên khỏi ổ cắm của nó.
Hướng dẫn thay thế ổ cứng cho Mac Mini 2014 - Bước 21
Bước 21: Tháo vít đơn T6 16 mm bảo vệ bảng logic.
Hướng dẫn thay thế ổ cứng cho Mac Mini 2014 - Bước 22
Bước 22:
Để tháo bảng logic, hai thanh trụ bảng logic của Removal Tool Mac Mini phải được chèn vào các lỗ đánh dấu màu đỏ.
Hướng dẫn thay thế ổ cứng cho Mac Mini 2014 - Bước 23
Chèn công cụ vào bất kỳ lỗ bảng logic khác hơn những đánh dấu màu đỏ có thể phá huỷ các bảng logic.

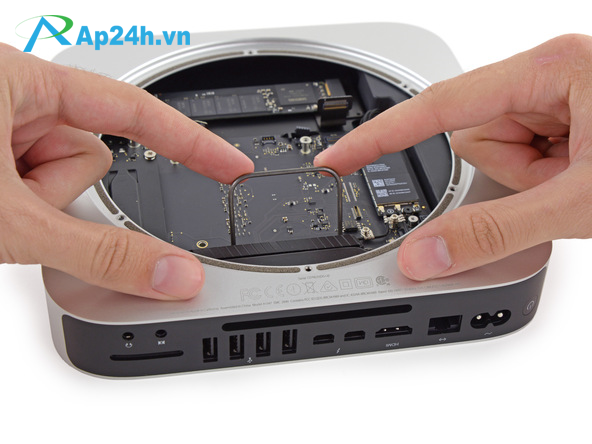

Chèn Mac Mini Ban Logic Removal Tool vào hai lỗ đánh dấu màu đỏ. Hãy chắc chắn các thanh liên lạc với các trường hợp thuộc Ban logic trước khi tiếp tục.
Bước 23: Cẩn thận kéo công cụ về phía bảng I / O. Ban logic và I / O board lắp ráp nên hơi trượt ra khỏi các trường hợp bên ngoài.
Hướng dẫn thay thế ổ cứng cho Mac Mini 2014 - Bước 23
Ngừng cạy khi công cụ loại bỏ tiếp xúc với sự mở cửa trong các trường hợp sau.
Hướng dẫn thay thế ổ cứng cho Mac Mini 2014 - Bước 24
Bước 24: Kéo cáp nối DC-In thẳng ra khỏi ổ cắm của nó trên bảng logic.
Hướng dẫn thay thế ổ cứng cho Mac Mini 2014 - Bước 25
Bước 25: Cẩn thận trượt lắp ráp bảng logic trên các máy Mac Mini, chú ý bất kỳ loại cáp mà có thể bị khóa.
Hướng dẫn thay thế ổ cứng cho Mac Mini 2014 - Bước 26
Sau đó bảng logic trượt ra như hình sau:
Hướng dẫn thay thế ổ cứng cho Mac Mini 2014 - Bước 27
Bước 26:

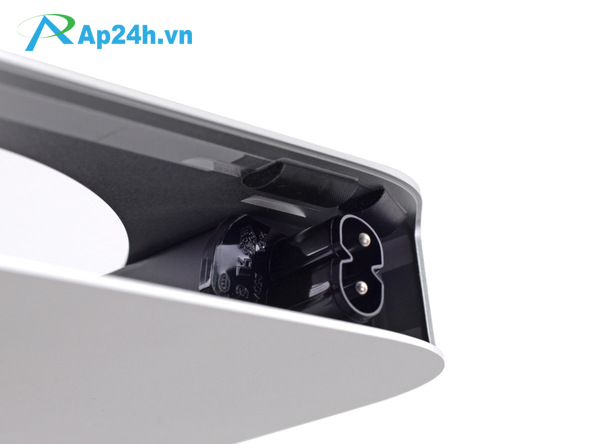

Các ổ cắm trong AC được bảo vệ bằng kim loại giữ lại clip nhỏ.
Hướng dẫn thay thế ổ cứng cho Mac Mini 2014 - Bước 27
Sử dụng kẹp hoặc ngón tay của bạn để kéo kẹp đi từ AC-trong ổ cắm, và gỡ bỏ nó từ Mac Mini.
Hướng dẫn thay thế ổ cứng cho Mac Mini 2014 - Bước 28
Khi thay thế các clip, đẩy nó vào cho đến khi nó dừng lại, nó phải được an toàn ngay cả khi không có nhấp chuột âm thanh.
