THAY THẾ BỘ PHẬN TẢN NHIỆT MAC MINI MID 2011

Mac mini luôn là sản phẩm có thiết kế đơn giản nhấp của Apple, nhưng nó lại là sản phẩm "nhỏ mà có võ" của nhà sản xuất này. Chỉ với một chiếc hộp nhỏ bạn có thể sử dụng nó với nhiều mục đích khác nhau giống như chiếc máy tính. Nếu bạn đang sở hữu chiếc Mac Mini Mid 2011 thường tỏa nhiệt khá nóng thì đây là dấu hiệu cơ bản để bạn xem xét sửa chữa bộ phận tản nhiệt của máy rồi đấy. Bài viết này, Sửa chữa Laptop 24h .com sẽ hướng dẫn các bạn thay thế bộ phận tản nhiệt Mac mini Mid 2011 nhé.

Giới thiệu về máy Mac Mini Mid 2011

Mac Mini Mid 2011 được chia làm 2 model: 2.3GHz Mac mini và 2.5GHz Mac mini

Chiếc Mac Mini 2.3GHz của Apple được trang bị bộ xử lý Intel Core i5 lõi kép 2,3 GHz với bộ nhớ đệm L3, còn chiếc 2.5Ghz có bộ xử lý Intel Core i5 lõi kép 2,5GHz với bộ nhớ đệm L3. Đặc biệt model 2.5GHz có thể nâng cấp cấu hình lên Intel Core i7 lõi ​​kép 2,7 GHz. RAM của 2.3GHz sử dụng DDR3 1333MHz 2GB cho phép người dùng nâng cấp lên 4GB hoặc 8GB. Còn RAM của 2.5GHz là 4GB  DDR3 1333MHz Có thể nâng cấp lên 8GB.

Cả hai model đều có một ổ cứng 750GB tiêu chuẩn. Model 2.3GHz cho phép người dùng nâng cắp lên SSD 256GB hoặc lắp thêm một ổ cứng nữa.

Các bước thay thế bộ phận tản nhiệt máy Mac Mini Mid 2011

Để thay thế bộ phận tản nhiệt Mac mini Mid 2011, các bạn thực hiện theo các thao tác sau:

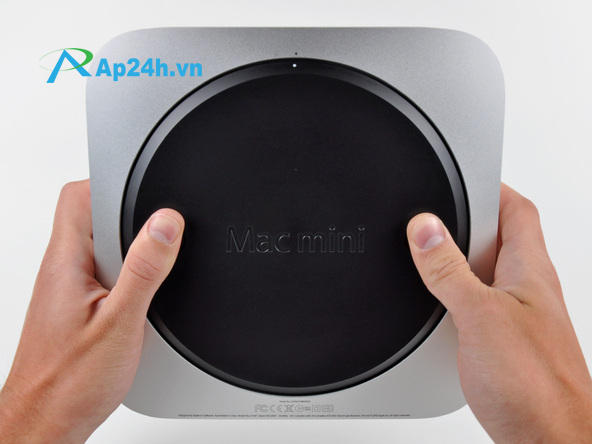

Bước 1: Đặt ngón tay cái trong chỗ lõm cắt vào nắp dưới

Đặt ngón tay cái trong chỗ lõm cắt vào nắp dưới

Xoay nắp dưới ngược chiều kim đồng hồ cho đến khi chấm sơn màu trắng trên nắp dưới thẳng hàng với vòng ghi trên vỏ bên ngoài.

Nghiêng nhẹ đủ để cho nắp dưới rơi ra khỏi vỏ bên ngoài.

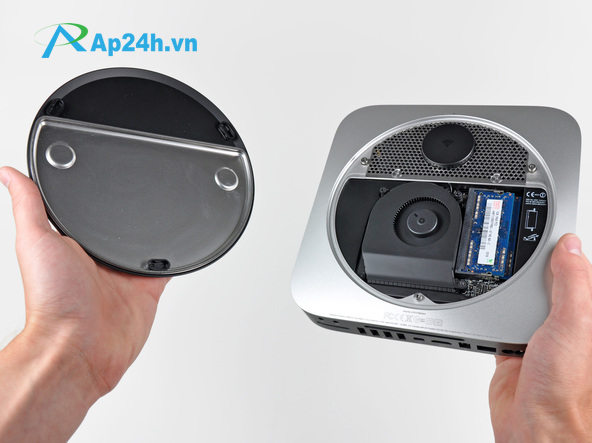

Tháo nắp phía dưới và đặt nó sang một bên.

Bước 3: Quạt tản nhiệt

Hình ảnh quạt tản nhiệt của máy Mac Mini Mid 2011

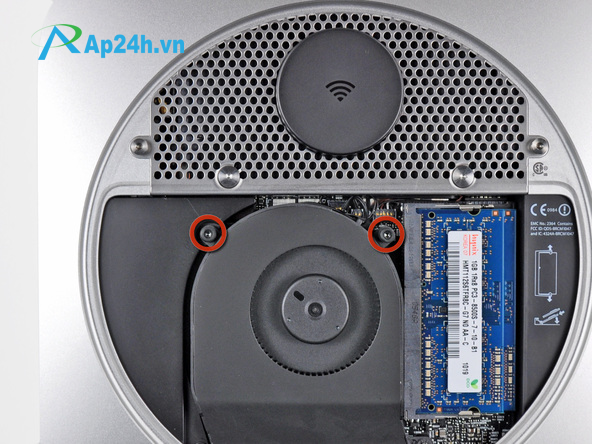

Tháo hai ốc vít 11.3 mm T6 Torx bảo vệ quạt để bảng logic gần tấm ăng-ten.

Bước 4: Cầm tai của quạt gần nhất với RAM để nhấc quạt lên.

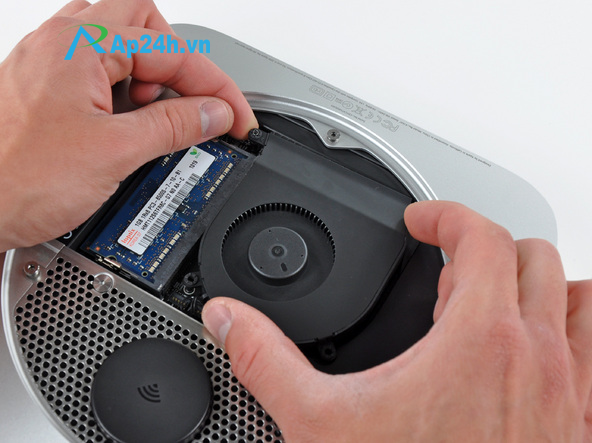

Cầm tai của quạt gần nhất với RAM để nhấc quạt lên.

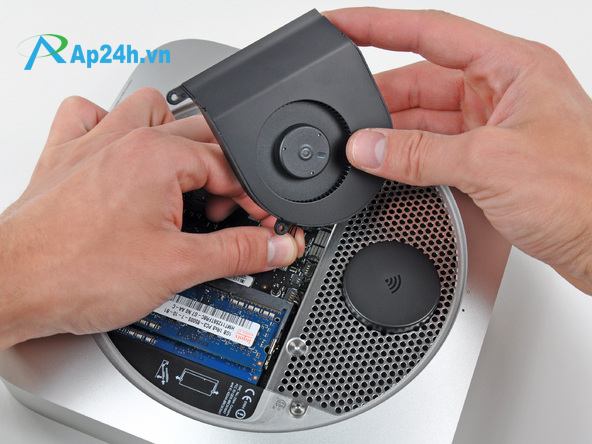

Bước 5: Nhấc quạt ra khỏi Mac Mini đủ để giải phóng mặt bằng đủ để truy cập kết nối của nó.

Hãy chú ý khi nhấc quạt ra khỏi máy

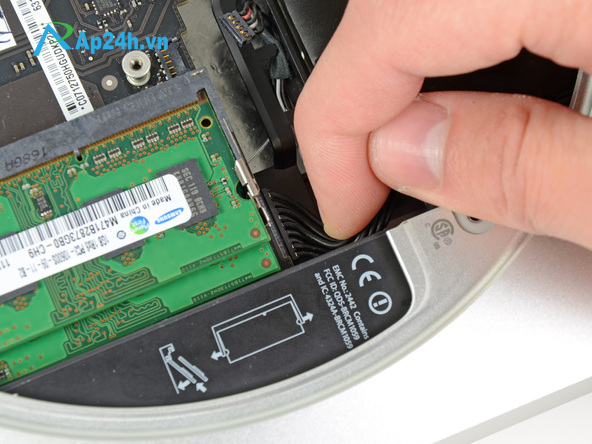

Cẩn thận kéo cáp quạt lên và nhấc đầu nối quạt ra khỏi ổ cắm của nó trên bảng logic.

Nhấc quạt ra.

Bước 6: Nắp động cơ

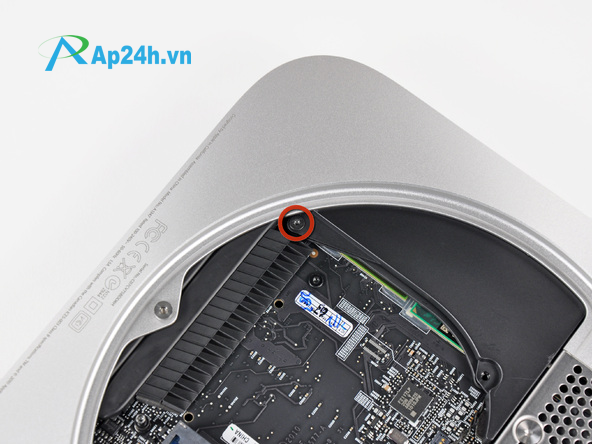

Bạn cần tháo ốc vít cố định nắp động cơ

Tháo ốc vít 3.5 mm T6 Torx bảo vệ nắp động cơ đến tản nhiệt.

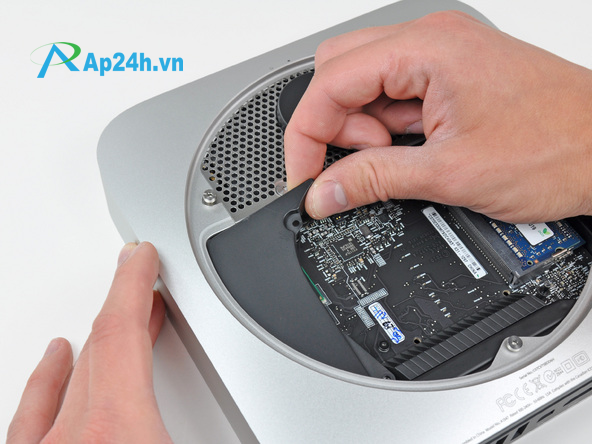

Bước 7: Nhấc nắp động cơ từ cuối khu vực gần tấm ăng -ten.

Từ từ dùng tay nhấc nắp động cơ ra khỏi máy

Nhấc nắp động cơ từ cuối khu vực gần tấm ăng -ten.

Xoay nắp ra khỏi vỏ bên ngoài và nhấc ra.

Bước 8: Tấm ăng-ten

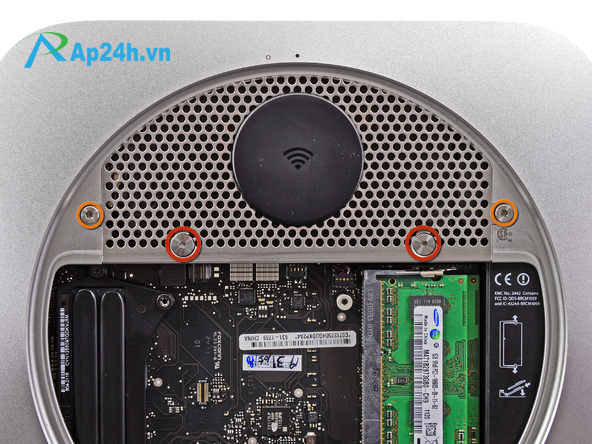

Tháo ốc vít sau bảo vệ  tấm ăng ten cho mini:

- Hai ốc vít 6.6 mm vít Torx T8

- Hai ốc vít 5.0 mm Torx T8 hoặc 2.0 mm vít Hex.

Vị trí những ốc vít cần được tháo

Xem thêm: Hướng dẫn cách cải thiện hiệu xuất hoạt động cho Macbook

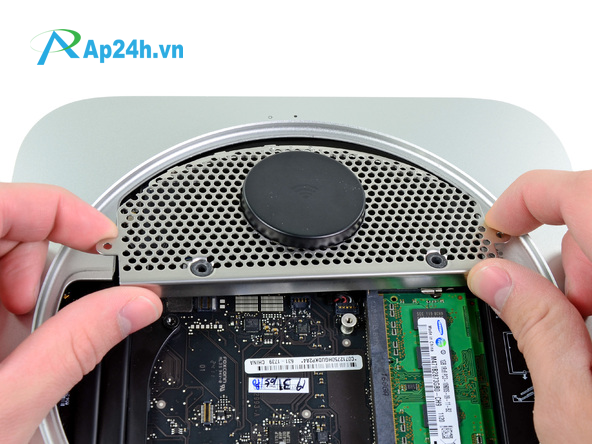

Bước 9: Nhấc nhẹ tấm ăng-ten từ cuối gần nhất với RAM.

Dùng tay nhấc nhẹ tấm Ăng ten ra khỏi máy

Xem thêm: Giới thiệu phần cứng trên Mainboard Macbook Pro A1150

Cẩn thận kéo tấm ăng-ten ra khỏi vành tròn của bộ phận tản nhiệt.

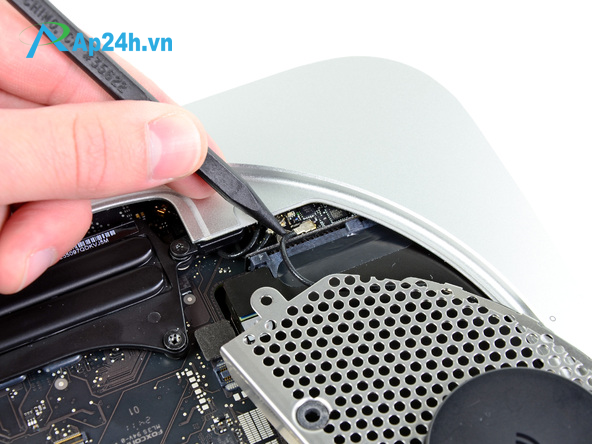

Bước 10: Sử dụng đầu của một banh để nâng cẩn thận ăng-ten kết nối từ ổ cắm của nó trên bảng AirPort / Bluetooth.

Sử dụng banh để ngắt kết nối ăng ten

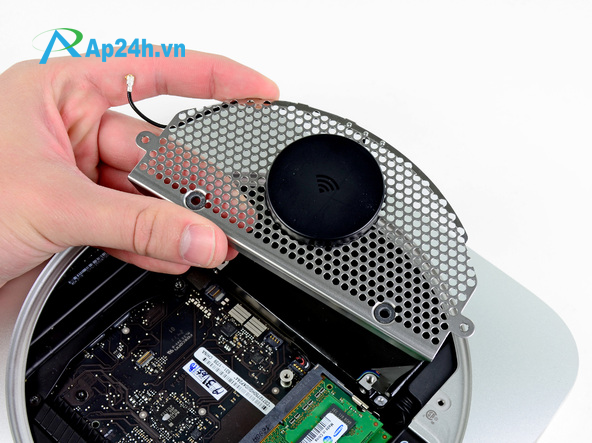

Bước 11: Lấy tấm ăng-ten từ Mac Mini

Thành công tháo bảng Ăng ten

Bước 12: Bảng logic

Ngắt kết nối ổ cứng với bảng logic

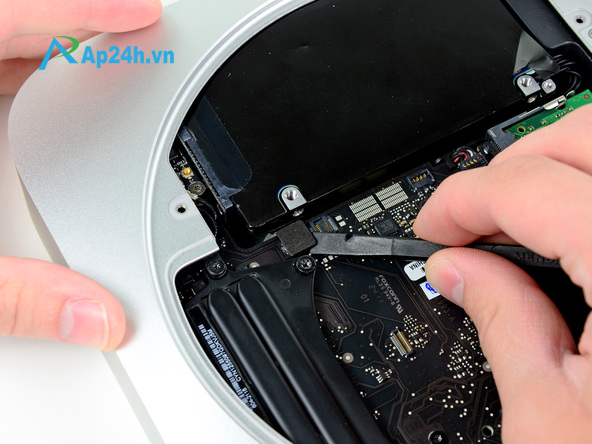

Sử dụng đầu của một banh để nâng ổ cứng kết nối từ ổ cắm của nó trên bảng logic.

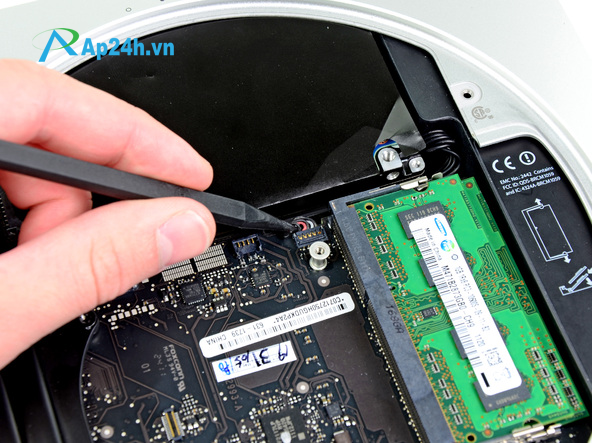

Ngắt kết nối cảm biến IR Mac mini mid 2011

Bước 14: Tháo ốc vít

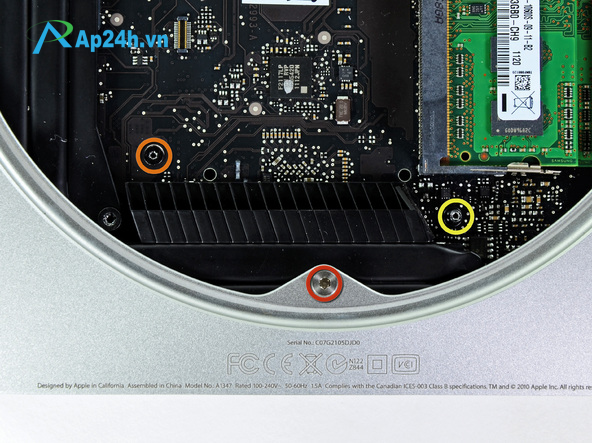

Tháo ba ốc vít sau đây:

- Một ốc vít 5.0 mm Torx T8 hoặc 2.0 mm vít Hex.

- Một ốc vít 16.2 mm T6 Torx vít

- Một ốc vít 26 mm T6 Torx bế

Các vị trí ốc vít cần tháo

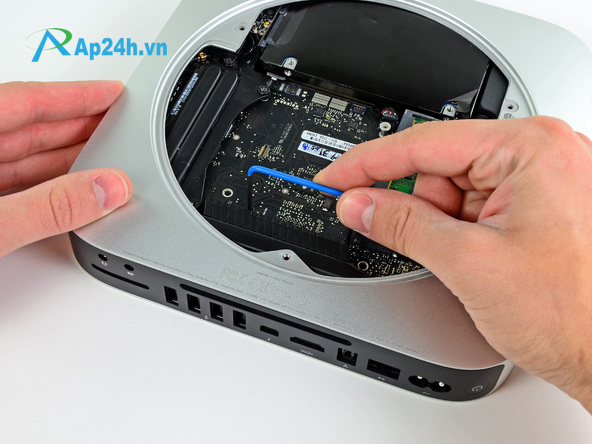

Bước 15: Cẩn thận kéo công cụ về phía bàng I/O. Bảng logic và I/O board lắp ráp nên hơi trượt ra khỏi bộ phận tản nhiệt.

Ngắt kết nối bảng logic board

Tháo các công cụ loại bỏ bảng logic Mac Mini.

Bước 16:

Ngắt kết nối I/O board

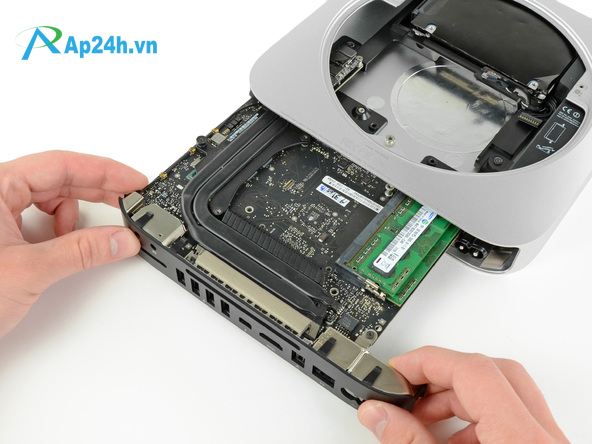

Kéo I / O board, logic board lắp ráp ra khỏi vỏ bên ngoài đủ để truy cập kết nối điện.

Bước 18:  Tháo loa Mac Mini Mid 2011

Tháo 2 ốc vít để gắn loa vào bảng logic

- Một ốc vít 3.5 mm T6 Torx

- Một ốc vít 3.7 mm Torx T6

Tiếp tục tháo loa Mac Mini Mid 2011

Bước 19: Tiếp tục thực hiện bước tháo loa Mac Mini Mid 2011

Vị trí tháo loa Mac mini

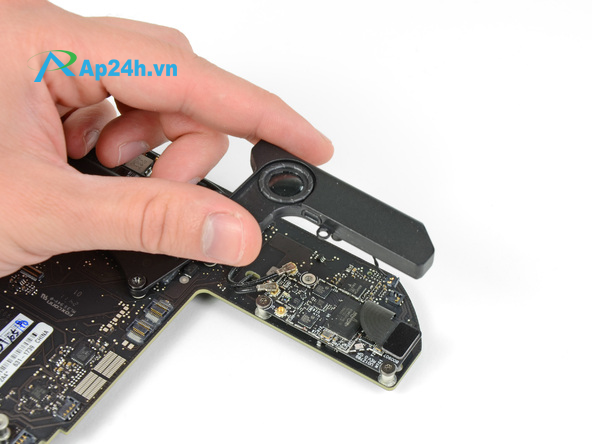

Nâng nhưng không tháo lắp ráp loa, vì nó vẫn còn kết nối với bảng logic qua giắc cắm loa.

Nâng nhưng không tháo hoàn toàn loa Mac Mini

Cẩn thận nhấc các dây loa lên để nâng đầu nối loa lên và ra khỏi ổ cắm của nó trên bảng logic.

Nhấc và tháo loa ra khỏi bảng logic.

Bước 20: Bộ phận tản nhiệt
