Hướng dẫn lắp ổ cứng HDD vào Optibay cho Macbook Pro 13 đời 2009 chỉ với 19 bước đơn giản

25/06/2018 - Góc chia sẻ



HƯỚNG DẪN LẮP Ổ CỨNG HHD VÀ OPTIBAY CHO MACBOOK PRO 13 ĐỜI 2009 CHỈ VỚI 19 NƯỚC ĐƠN GIẢN


Nâng cấp ổ cứng kép cho Macbook là giải pháp hiệu quả để trẻ hóa hệ thống, khôi phục sự nhanh nhẹn vốn có của máy. Đặc biệt, khi bạn đang dùng HDD truyền thống thì việc lắp thêm một chiếc SSD nữa sẽ mang lại hiệu quả tốt hơn, giúp cải thiện tối đa tốc độ truy xuất dữ liệu, giảm thời gian khởi động hệ điều hành và góp phần cải thiện hiệu năng tổng thể cho Mac.



Thao tác tháo/lắp máy Mac thực sự không khó, tuy nhiên sau một thời gian sử dụng máy, các lẫy nhựa đều nằm trong môi trường nóng nên sẽ trở nên giòn. Vì thế để giảm thiểu các vấn đề gãy, vỡ... các socket cắm hay đứt cáp kết nối, mình đã đánh dấu các thao tác cụ thể bằng cách sử dụng chữ nghiêng và in đậm trong bài hướng dẫn các thao tác. Các bạn lưu ý đọc kỹ xem cáp nào "cậy lên", cáp nào "kéo về phía sau"... Các kết nối dạng socket này không bao giờ quá chặt nên trong quá trình thao tác các bạn lựa lựa tay, nếu thấy cứng ngắc thì cần đọc lại kỹ hướng dẫn xem mình có kéo nhầm hướng hay không. Thao tác tháo lắp SSD cho HDD và lắp HDD vào Optibay cho Macbook Unibody tất cả các dòng giống nhau đến 99%, vì vậy các bạn cứ mạnh dạn tiến hành nhé.


A. Dụng cụ:

- 1 tua vít 4 cạnh cỡ lớn Philip #12

- 1 tua vít 4 cạnh cỡ nhỏ Philip #003

- 1 tua vít lục giác Torx T6

- 1 optibay

Sau đây, SUACHUALAPTOP24h.com sẽ hướng dẫn cách lắp HDD vào ổ cứng gắn ngoài sau khi đã lắp SSD vào trong máy với 19 bước đơn giản như sau:


B. Tiến hành thay HDD bằng SSD:

Bước 1: Tháo 10 con ốc dưới của mặt D

- 3 ốc Phillip (4 cạnh) dài 13.5mm (đánh dấu màu cam)

- 7 ốc Phillip (4 cạnh) dài 3 mm (đánh dấu màu đỏ)



Hướng dẫn lắp ổ cứng HDD vào Optibay




Bước 2: Nhấc mặt D của Macbook lên

Dùng 2 tay để gỡ miếng nhôm đậy đáy máy bằng cách nhấc miếng nhôm này lên khỏi máy ở vị trí in thông tin máy. Miếng nhôm này được cố định bằng 2 lẫy nhỏ nên cần mạnh tay một chút.


Hướng dẫn lắp ổ cứng HDD vào Optibay




Bước 3: Cậy 2 bên cáp nguồn dẫn từ pin lên mainboard lên để tháo cáp.

- Để an toàn cho máy thì bạn nên tháo cách ly nguồn điện pin trên máy

- Sử dụng đầu phẳng của một spudger dụng cụ tháo an toàn hoặc dụng cụ an toàn chuyên dụng để không gây chạm chập máy.

Bẻ nhẹ cáp nguồn về phía sau đề phòng trong quá trình thao tác, cáp vô tình sập lại vào socket gây chập nguồn.



Hướng dẫn lắp ổ cứng HDD vào Optibay




Bước 4:

- Sử dụng công cụ spudger để nhấc đầu nối cáp loa / loa siêu trầm bên phải thẳng lên khỏi mainboard. Cẩn thận không nhấc ổ cắm lên. Kéo đầu nối về phía ổ đĩa quang.



Hướng dẫn lắp ổ cứng HDD vào Optibay




Bước 5:

- Kéo đầu nối cáp camera vào ổ đĩa quang để ngắt kết nối với mainboard

- Ổ cắm này là kim loại và dễ uốn cong. Hãy chắc chắn để sắp xếp các kết nối với ổ cắm của nó trên bảng mainboard trước khi gắn kết hai mảnh.



Hướng dẫn lắp ổ cứng HDD vào Optibay




Bước 6:

Sử dụng đầu phẳng của một spudger dụng cụ tháo nhấc an toàn để nâng đầu nối ổ đĩa quang thẳng lên khỏi mainboard.



Hướng dẫn lắp ổ cứng HDD vào Optibay




Bước 7:

- Dùng đầu phẳng của một spudger dụng cụ tháo an toàn để nâng đầu nối ổ đĩa cứng thẳng lên khỏi mainboard.



Hướng dẫn lắp ổ cứng HDD vào Optibay




Bước 8: Tháo 2 con ốc ở loa ở phần khoanh tròn đỏ



Hướng dẫn lắp ổ cứng HDD vào Optibay




Bước 9: Nhấc loa ra khỏi ổ đĩa quang



Hướng dẫn lắp ổ cứng HDD vào Optibay




Bước 10:

- Tháo 2 con vít ở phần khoanh tròn để tháo giá đỡ camera

- Nhấc khung cáp camera ra khỏi khung



Hướng dẫn lắp ổ cứng HDD vào Optibay




Bước 11:

- Tháo 3 con ốc ở cạnh ổ đĩa quang phần khoanh tròn đỏ



Hướng dẫn lắp ổ cứng HDD vào Optibay

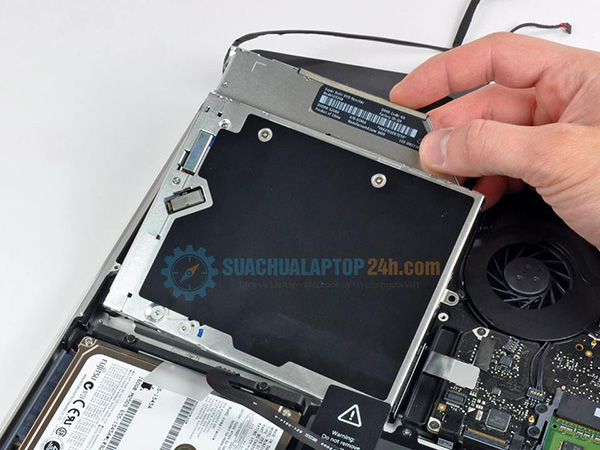

- Nhấc đĩa quang ra khỏi cạnh và tháo bỏ ổ đĩa quang ra



Hướng dẫn lắp ổ cứng HDD vào Optibay




Bước 12:

- Tháo cáp ổ đĩa quang kéo nó ra xa khỏi ổ đĩa quang

- Đầu nối này khá là sâu nên kéo hết nó ra khỏi đầu nối



Hướng dẫn lắp ổ cứng HDD vào Optibay




Bước 13:

- Tháo 2 ốc vít khoanh tròn đảm bảo giá đỡ kim loại nhỏ và chuyển khung cũ này sang ổ đĩa quang mới.



Hướng dẫn lắp ổ cứng HDD vào Optibay




Bước 14:

- Tháo miếng đệm nhựa ra khỏi vỏ ổ đĩa quang bằng cách nhấn vào một trong các kẹp ở hai bên và nâng nó lên và ra khỏi vỏ.



Hướng dẫn lắp ổ cứng HDD vào Optibay




Bước 15:

- Trước khi đặt vào phải đảm bảo ổ cứng được đặt theo đúng chiều như hình



Hướng dẫn lắp ổ cứng HDD vào Optibay




- Nhẹ nhàng đặt ổ cứng vào khe cắm ổ cứng caddy bay



Hướng dẫn lắp ổ cứng HDD vào Optibay




- Giữ chắc chắn vỏ bọc bằng một tay, sử dụng tay kia của bạn để nhấn ổ đĩa cứng vào các đầu nối.



Hướng dẫn lắp ổ cứng HDD vào Optibay




Bước 16:

- Khi ổ đĩa cứng được cắm, hãy lắp lại miếng đệm nhựa trong khi giữ ổ đĩa cứng với đáy của vỏ.



Hướng dẫn lắp ổ cứng HDD vào Optibay







Bước 17:

- Bắt 2 ốc vít phía sau của caddy bay để cho ổ cứng được giữ chắc chắn







Bước 18:

- Gắn giá đỡ ổ đĩa quang vào vỏ mới bằng hai vít

- Kết nối lại bất kỳ cáp nào bạn đã tháo ra khỏi ổ đĩa quang ban đầu vào vỏ bọc quang học.







Bước 19:

- Đừng mương ổ đĩa đó! Bạn vẫn có thể sử dụng ổ đĩa quang của bạn bên ngoài với sự trợ giúp của cáp usb của chúng tôi .

- Căn chỉnh đầu nối SATA của cáp với cổng của ổ đĩa và cắm an toàn.

- Cắm đầu nối USB vào máy tính xách tay của bạn và ổ đĩa quang của bạn đã sẵn sàng để sử dụng.





Như vậy là việc gắn HDD vào Optibay cho Macbook đã hoàn thành. Chúc các bạn thành công!
